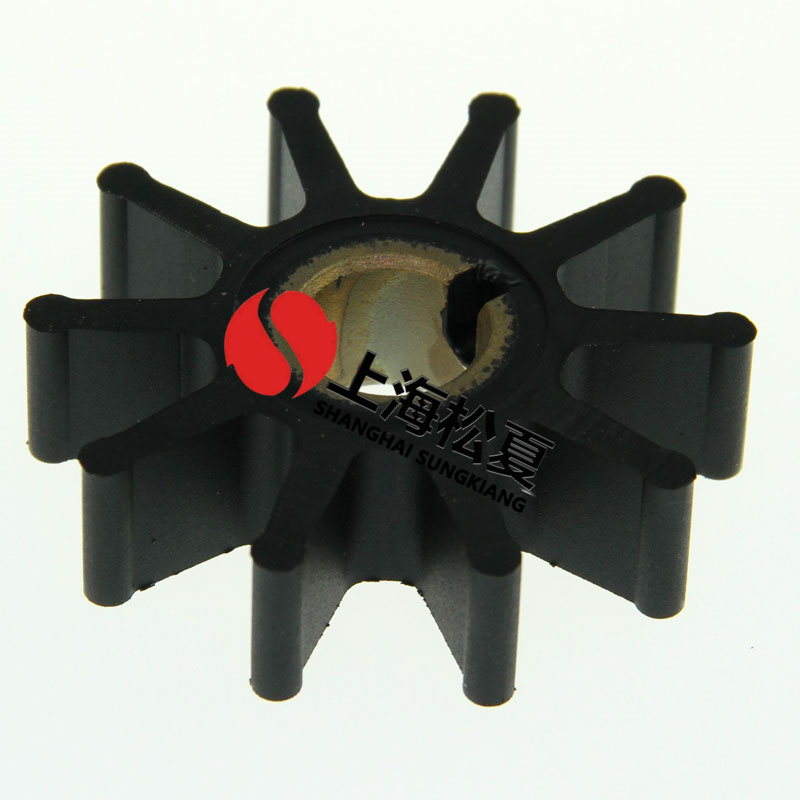

橡胶叶轮性能测试方法

橡胶叶轮性能测试方法
规定1.1橡胶叶轮入口应配置直径与入口同样的吸管，且入口水平管段的长短不可超过0.5m。进水口的下方应有一个滤网，但无底阀。吸管的合理长度超过规定的自吸高度，且不超过0.5m。实验要以要求速度开展（速度差为±2％），水橡胶叶轮启动10s后需要达到要求速度（若不能以要求速度开展，则实测值之间的误差速率，特定速率为±3％）。需在指定测试条件下应用直接方式检测，并且不应选用等效的排气方法或速率转换算法。在橡胶叶轮自吸过程中，实验池水源高度应保持一致。
2.橡胶叶轮的测试过程2.1启动前将充足的水注入待测水管中，启动水叶轮，并记录启动后的连续运行时间。测量待测水橡胶叶轮的转速，纪录水叶轮撤出持续排出水时间。2.3水橡皮叶轮经过试验后，持续放水后将终止1?2min。确定水橡胶叶轮满足测试条件后，启动被测水叶轮，反复流程2次并记录数据。即将测试的水轮安装于从水面到较大自吸很高的至少6个不同的自吸高度上，重复流程并记录数据。（自吸特性曲线测量记录表）
3.制作要测试的橡胶叶轮的曲线，并测算规定的自吸高度自吸时间：其中：针对第i次测试，橡胶叶轮开始启动，连续运行时间为第i次测试，橡胶叶轮。持续放水时间计算出不同自吸高度中的自吸时间，随后制作以自吸时间为横坐标，自吸高度为纵轴的橡胶叶轮性能曲线。能够直接地见到叶轮的注水抽吸特性。
