Jabsco叶轮泵型号工作原理分类及特点

Jabsco叶轮泵型号工作原理分类及特点

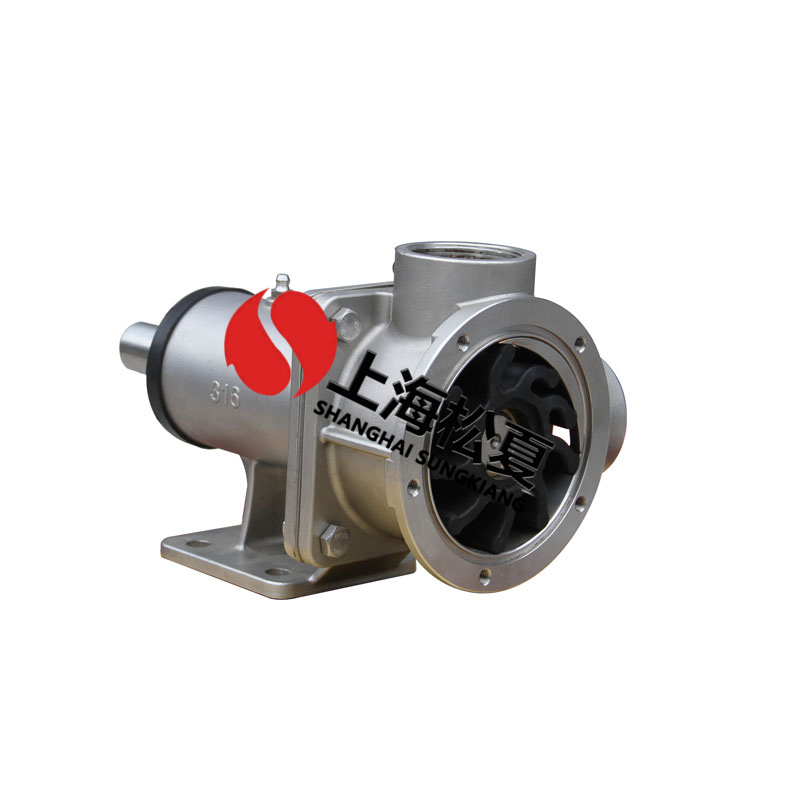

Jabsco叶轮泵型号是一种独特离心水泵,适用运送髙压头、低流量高粘度液态。园盘状叶轮泵叶轮边沿两侧均铣有凹型槽,产生放射形排序叶子;叶轮安装在泵壳中,叶轮边沿与泵壳内壁中间产生液态稳定通道(引水道);叶轮泵的进口和出口处中间依据挡壁阻隔。原理叶轮泵工作时液态由通道进入叶轮的槽中随叶轮的旋转获得机械动能,在凝聚力的作用下液态被抛到引水道,因为受到泵壳内壁顽限定静压能升高。被再度压进叶轮的槽中,液态如此循环在引水道和叶轮中间做涡旋运动,在排出入口具有很高的进出口工作压力。叶轮泵的种类
(1)叶轮泵按叶轮方式可分为开式和闭式二种。开式叶轮的叶子很长、中间并没隔板。闭式叶轮的叶子在叶轮的顶端,含有中间隔板。
(2)叶轮泵按流道可分成开式和闭式二种。开式流身的一端或两侧类似径向外延性变为进液管和出液管。流道可建在叶子上方外场、一侧或两侧,还可以同时设在叶子上方外场和侧方位。闭式过流道两侧没有直接扩宽成吸、污水口,而是把吸、污水口开设在泵盖侧旁的过流道。
(3)叶轮泵按自吸式特点分为非自吸和自吸式。非自吸漩涡泵具有闭式叶轮和开式过流道,又称闭式漩涡泵。自吸漩涡泵具有开式叶轮和闭式过流道,又称开式漩涡泵。Jabsco叶轮泵型号的特点
(1)结构紧凑、维修保养便捷。叶轮、泵体可以用紫铜或不锈钢铸件,还可用塑料或涤纶等压膜。
(2)可以从较小的流量范围内获得较高压头。
(3)自吸漩涡泵具有一定的干吸水准。
(4)流液进入叶子时冲角非常大,流液混乱,速度分布不匀,因此允许吸上机械泵相对高度一般不超过4~5m。
(5)不适合运输黏性太金刚级含有固态颗粒液体。漩涡泵普遍作帮助加热炉或工作压力水柜的离心泵、中小型柴油机的水泵、用汽油驳运泵和小帆船中的消防泵等。
